顎式破碎機的結構、特點及作用是什么？
作者：振科制砂機 發布時間：2024-08-20 瀏覽
次

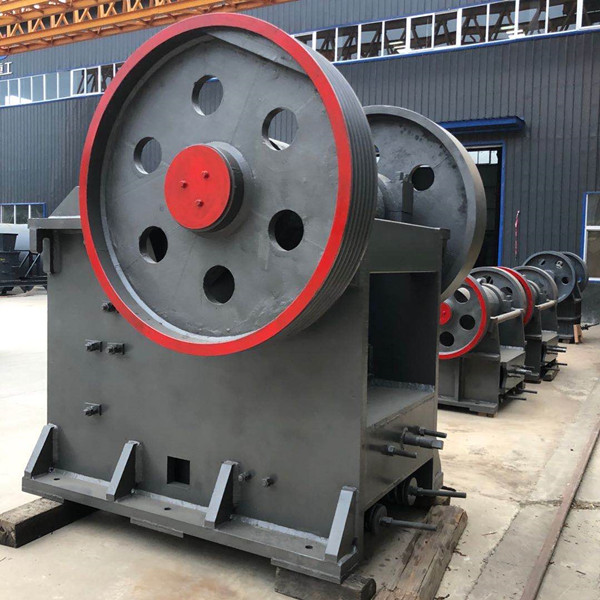

顎式破碎機結構特點：機體的底架與機架均系鋼板焊接結構。在機架的前板上安裝定顎襯板，同時通過機架前部左右側壁上安裝的邊護板，機架相應位置上的壓塊、螺釘來夾緊定顎襯板，并保證機架側壁在工作時不被磨損。動顎的正面裝有動顎襯板 ，其上部借偏心軸與滾動軸承懸掛在機架軸承孔上，下面通過推力板支承在推力板支座上。偏心輪的兩端裝有飛輪和皮帶輪。
顎式破碎機功能簡介：推力板支座同時通過后部的拉桿及螺母起調整出料口大小的作用，當其順旋時，出料口增大，反之減小。在調整時應松開其上的緊定螺釘。
顎式破碎機該機還具有由拉桿、彈簧、調節螺母等零件組成的拉緊裝置。拉桿的一端鉸接在動顎底部的耳環上，另一端穿過機架壁的凸耳用彈簧及螺母張緊。當動顎被帶動著向前擺動時，動顎和推力板將產生慣性力矩，而在回程時，由于慣性力矩的作用，使動顎不能及時進行回程擺動，有使推力板跌落的危險。因而要用拉緊機構使推力板與動領、推力板頂座之間經常保持緊密的接觸，其拉桿將借助彈簧張力來平衡動顎和推力板向前擺動時的慣性力，使動顎及時向反方向擺動。
顎式破碎機的特點：是結構簡單，管理和修理方便，且造型小巧美觀，堅固耐用，調整靈活方便，料斗做成抽屜式能減少粉塵污染．特別適用于實驗室等場所。
顎式破碎機，俗稱鄂破，由動鄂和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業的破碎機。廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的中等粒度破碎。
想深入了解的客戶15670860299 溫縣振科機械設備有限公司 http://sfgssc.com/，我們這邊是可以配車接送的，順便可以深入了解一下河南的風土人情和祖國的大好河川，可以在我們振科機械旁邊可以看一下我們的母親河--黃河。
|
型號
|
給料口尺寸
(mm）
|
zui大進
料粒度
(mm)
|
排料口調
整范圍
(mm)
|
處理能力
(t/h)
|
偏心軸轉速
(r/min)
|
電動機功率
(kw)
|
外形尺寸
（長×寬×高）
(mm)
|
|
PE-150×250
|
150×250
|
125
|
10-40
|
1-3
|
250
|
5.5
|
720×660×850
|
|
PE-200×300
|
200×300
|
180
|
15-50
|
2-6
|
260
|
7.5
|
910×750×990
|
|
PE-200×350
|
200×350
|
180
|
18-70
|
3-10
|
260
|
11
|
1000×870×990
|
|
PE-250×400
|
250×400
|
210
|
20-60
|
5-21
|
300
|
15
|
1300×1090×1270
|
|
PE-400×600
|
400×600
|
340
|
40-100
|
16-64
|
275
|
30
|
1730×1730×1630
|
|
PE-500×750
|
500×750
|
425
|
50-100
|
40-110
|
275
|
55
|
1980×2080×1870
|
|
PE-600×750
|
600×750
|
500
|
150-200
|
80-240
|
275
|
55
|
2070×2000×1920
|
|
PE-600×900
|
600×900
|
500
|
65-160
|
50-160
|
250
|
55
|
2190×2206×2300
|
|
PE-750×1060
|
750×1060
|
630
|
80-140
|
110-320
|
250
|
110
|
2660×2430×2800
|
|
PE-900×1200
|
900×1200
|
750
|
95-165
|
220-380
|
200
|
110
|
3380×2870×3330
|
|
PE-1200×1500
|
1200×1500
|
1020
|
150-350
|
400-800
|
180
|
160-220
|
4200×3300×3500
|
|
PE-1500×1800
|
1500×1800
|
1200
|
220-350
|
500-1000
|
180
|
280-355
|
5160×3660×4248
|
